单主轴动力刀塔机(带直角硬轨Y轴)

本机采用主轴、副主轴液压夹持结构(液压旋转缸) ,钻孔及大切削量时杜绝夹不紧退料情况;A256、 A366 ,采用机械轴结构，轴承大，刚性好，切削能力强;

所属分类：

动力刀塔机系列

关键词：

动力刀塔机系列

产品附件：

型号		SY300	SY300F
数控系统	台湾新代	22TB	22TB
加工能力	最大棒料直径最大加工直径最大加工长度 Y轴行程 X/Z/Y轴最大移动速度 X轴重复定位精度 Z轴重复定位精度	Φ45mm Φ360mm 360mm 士50mm 30m/30m/24mmin 0.005mm 0.005mm	Φ45mm Φ360mm 360mm 士50mm 30m/30m/24mmin 0.005mm 0.005mm
主轴	捷程定制	A2-5主轴	A2-5主轴
油缸	捷程定制	6寸油缸	6寸油缸
刀塔	台湾金刚心	BMT45-15/BMT55-12 工位伺服动力刀塔(二选—)	BMT45-15/BMT55-12 工位伺服动力刀塔(二选—)
尾顶	顶尖	莫氏5#	莫氏5#
电机	主轴电机 X轴电机 Y轴电机 Z轴电机刀塔动力电机刀塔换刀电机	11-15KW 日本安川1.8KW(刹车) 日本安川1.8KW(刹车) 日本安川1.8KW 台湾新代3.1KW 日本安川750W	11-15KW 日本安川1.8KW(刹车) 日本安川1.8KW(刹车) 日本安川1.8KW 台湾新代3.1KW 日本安川750W
轴承	日本NSK/德国FAG	P4级	P4级
其他	机床尺寸(长×宽×高) 机床重量	2100×1750×1850 3600KG	2100×1750×1850 3600KG

带Y轴动力刀塔可实现对工件的雕/铣/钻/攻等功能
Living tool turret with Y axis can have engraving, milling, drilling and tapping function

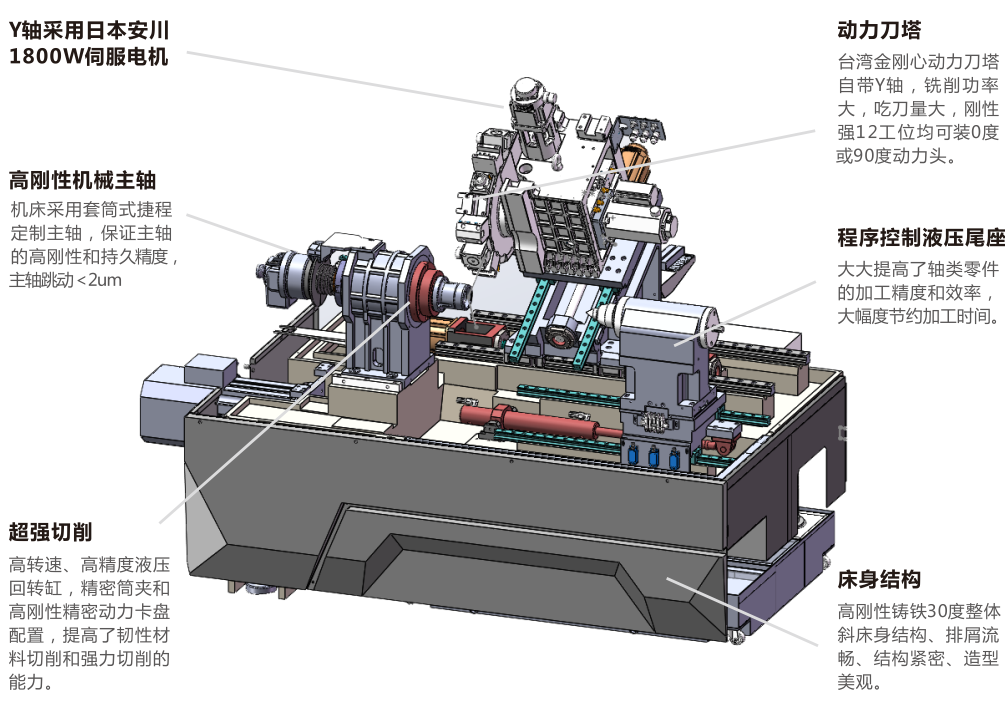

●标配台湾金刚心动力刀塔铣削功率大，吃刀量大，刚性强12工位均可装0度或90度动力头;
●带Y轴车铣功能，车铣一次性完成，效率高;
●高刚性铸铁斜床身结构、排屑流畅、结构紧密、造型美观;
●机床采用套筒式捷程定制，保证主轴的高刚性和持久精度，主轴跳动<2um ;
●采用7.5KW-11KW伺服电机带磁环回路，有插补功能，可分度±0.015度;
●加装机械手，完成上下料自动化加工;
●适应性强，盘类复杂零件，长轴类零件，均可一次性加工完成。
