5轴走心机D205

+
  • D205.jpg

5轴走心机D205


本机采用主轴、副主轴液压夹持结构(液压旋转缸) ,钻孔及大切削量时杜绝夹不紧退料情况;A256、 A366 ,采用机械轴结构,轴承大,刚性好,切削能力强;

所属分类:

5轴走心机系列

关键词:

5轴走心机系列

产品附件:

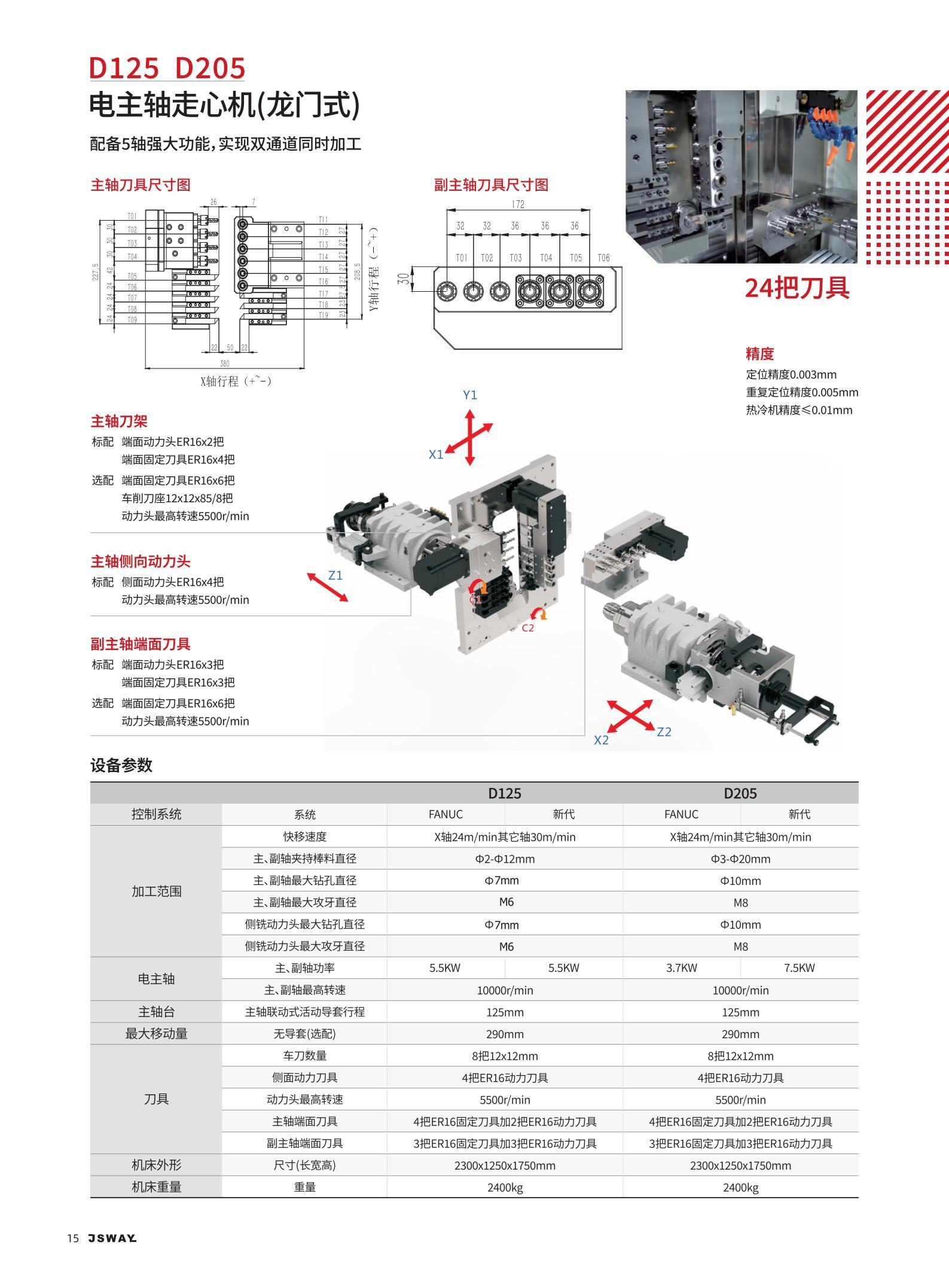

型号 D205
控制系统 系统 FANUC/新代
加工范围

快移速度
主、副轴夹持棒料直径
主、副轴最大钻孔直径

主、副轴最大攻牙直径
侧铣动力头最大钻孔直径
侧铣动力头最大攻牙直径

X轴24m/min其它轴30m/min
Φ5-Φ20mm
Φ10mm
M8
Φ10mm
M6
电主轴 主、副轴功率
主、副轴最高转速
7.5KW
10000rmp
主轴台
最大移动量
主轴联动式活动导套行程
无导套(选配)
固定导套(选配)
130mm
290mm
190mm
刀具

车刀数量
侧面动力刀具
动力头最高转速
主轴端面刀具
副主轴端面刀具

8把12x12mm
4把ER16动力刀具)
6000rmp
4把ER16固定刀具加2把ER16动力刀具
标配3把ER16固定刀具加3把ER16动力刀具

机床外形 尺寸 (长宽高) 2000×1100×1700mm
机床重量 重量 2400kg

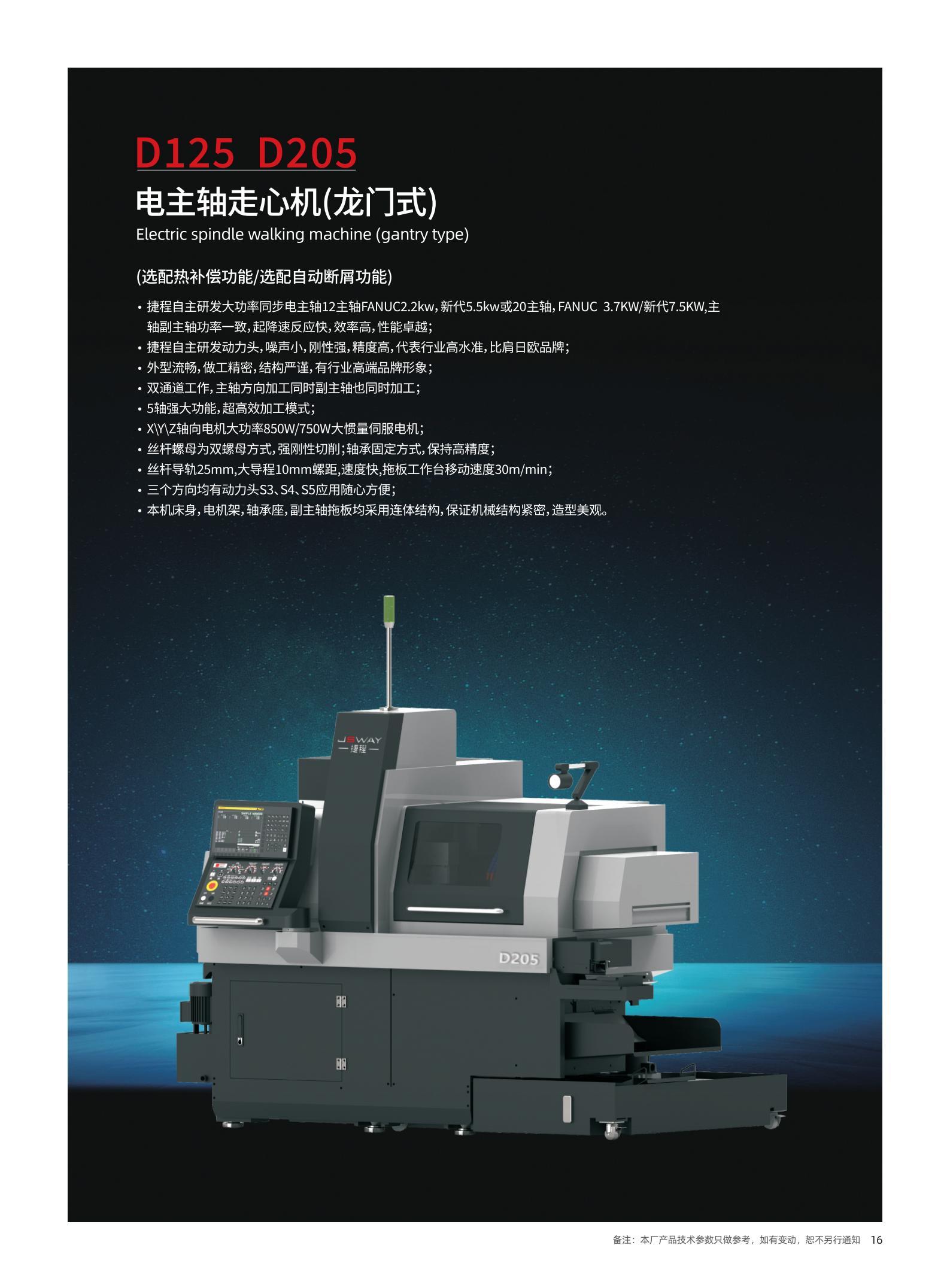

配备5轴强大功能,实现双通道同时加工
lt has the function of dual axis and powerful simultaneous channel processing
●捷程自主研发大功率同步电主轴,7.5KW,主轴副主轴功率一致,起降速反应快,效率高,性能卓越;
●捷程自主研发动力头,噪声小,刚性强,精度高,代表行业高水准,比肩日欧品牌;
●外型流畅,做工精密,结构严谨,有行业高端品牌形象;
●双通道工作,主轴方向加工同时副主轴也同时加工;
●5轴强大功能,超高效加工模式;
●XY\Z轴向电机大功率850W /750W大惯量伺服电机;
●丝杆螺母为双螺母方式,强刚性切削;轴承固定方式,保持高精度;
●丝杆导轨25mm,大导程10mm螺距速度快,拖板工作台移动速度30m/min;
●三个方向均有动力头,S3、S5应用随心方便;本机标配高压,40~70kg可选;
●本机床身,电机架,轴承座,副主轴拖板均采用连体结构,保证机械结构紧密,造型美观;
