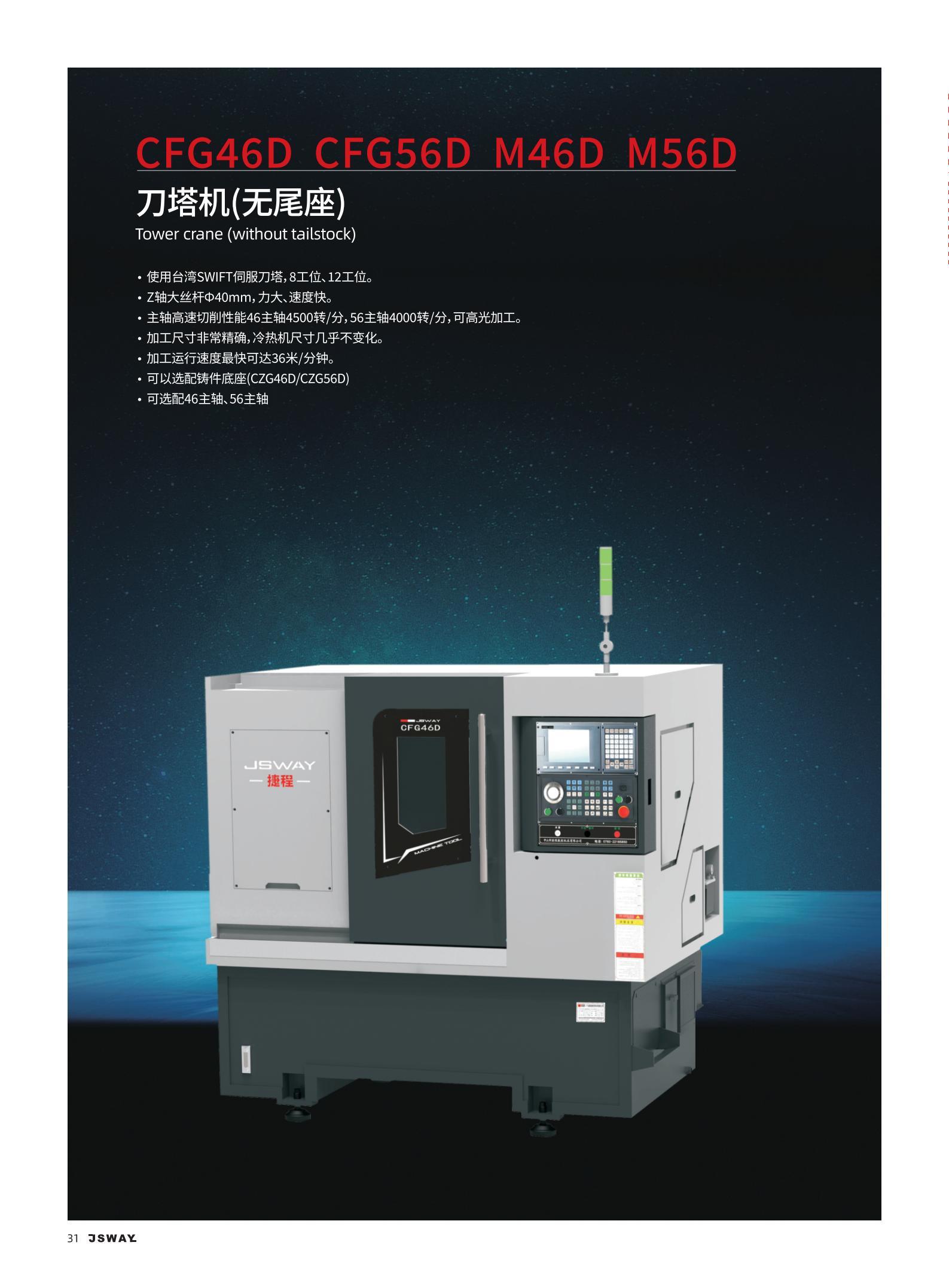

刀塔机(无尾座)

+
  • 刀塔机无尾座.jpg

刀塔机(无尾座)


本机采用主轴、副主轴液压夹持结构(液压旋转缸) ,钻孔及大切削量时杜绝夹不紧退料情况;A256、 A366 ,采用机械轴结构,轴承大,刚性好,切削能力强;

所属分类:

刀塔机系列

关键词:

刀塔机系列

产品附件:




MIG



型号CFG46DCFG56D
数控系统捷程定制/宝元/新代捷程定制/5800/22TA
加工能力最大棒料直径
最大回转直径
最大加工长度
X轴最大行程
Z轴最大行程
X/Z轴最快移动速度
重复定位
Φ45mm
Φ350mm
100mm
720mm
280mm
30m/min
0.005mm
Φ51mm
Φ350mm
100mm
720mm
280mm
30m/min
0.005mm
马达精度异步
伺服电机
主轴最高转速
X轴伺服电机
Z轴伺服电机
5.5kw
5000r/min
1300W
1300W
7.5kw
4000r/min
1300W
1300W
刀具排刀数
动力刀具
8+3
8+3
其它机床总功率
机床尺寸
机床重量
12kw
2100×1530×2000
2800kg
12kw
2100×1530×2000
2800kg



精刀数量多,刚性强,精度高
Large number of fine cutters, strong rigidity and high precision
●使用台湾SWIFT伺服刀塔,8工位、12工位。
●Z轴大丝杆P40mm,力大、速度快。
●主轴高速切削性能最高5000转,可高光加工。
●加工尺寸非常精确,冷热机尺寸几乎不变化。
●加工运行速度最快可达36米/分钟。
●可以选配铸件底座(CZG46D/CZG56D)
●可选配46主轴、56主轴






加工案例

案例01

案例01


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例02

案例02


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例03

案例03


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例04

案例04


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例05

案例05


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

加工案例

案例01

案例01


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天
