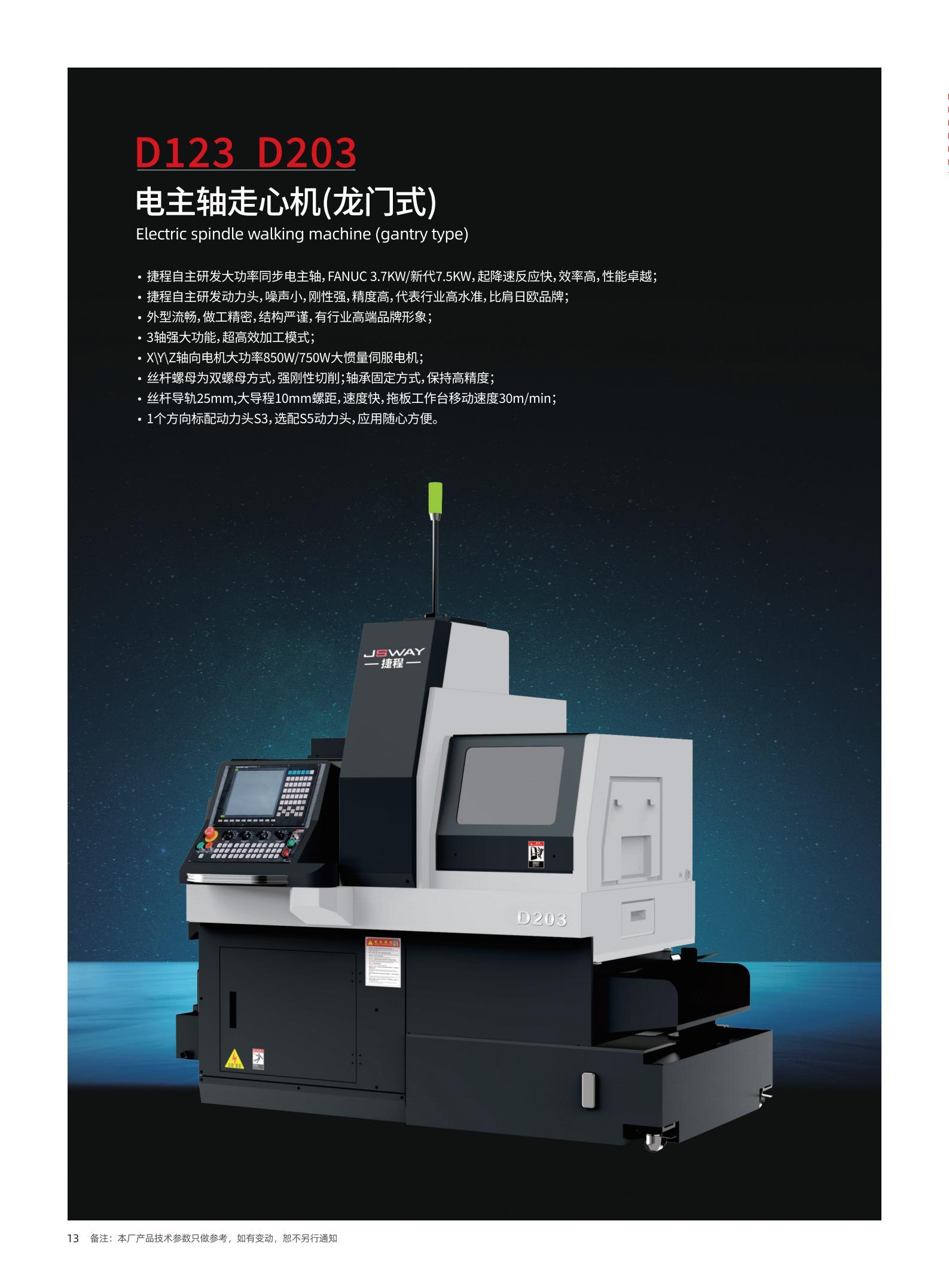

3轴走心机D123

+
  • D203.jpg

3轴走心机D123


本机采用主轴、副主轴液压夹持结构(液压旋转缸) ,钻孔及大切削量时杜绝夹不紧退料情况;A256、 A366 ,采用机械轴结构,轴承大,刚性好,切削能力强;

所属分类:

3轴走心机系列

产品附件:

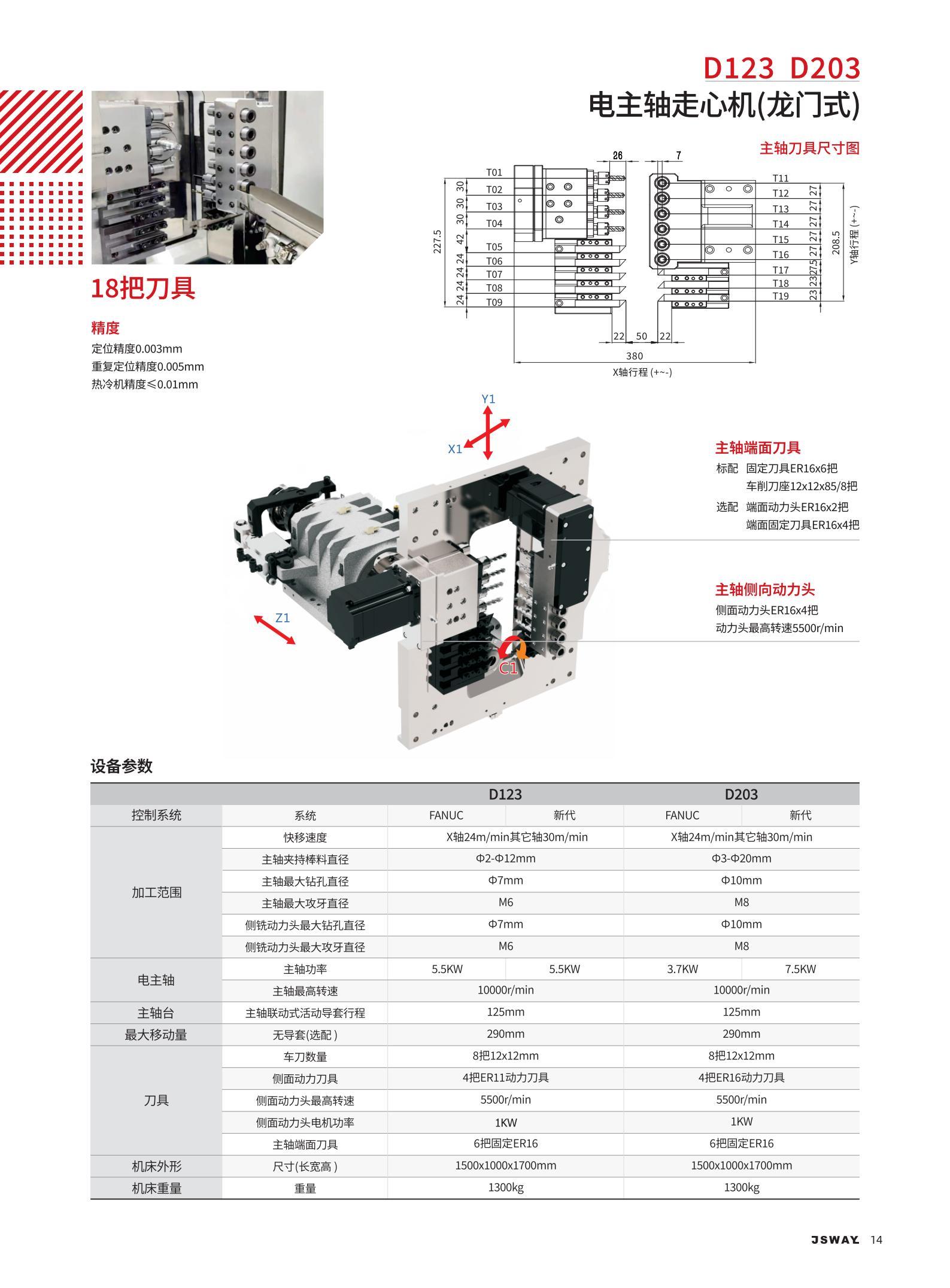

型号 D203 D123
控制系统 系统 FANUC/新代 FANUC/新代
加工范围 快移速度
主轴夹持棒料直径
主轴最大钻孔直径
主轴最大攻牙直径
侧铣动力头最大钻孔直径
侧铣动力头最大攻牙直径
24m/min
Φ5-Φ20mm
Φ10mm
M8
Φ10mm
M6
24m/min
Φ2-Φ12mm
Φ7mm
M6
Φ7mm
M5
电主轴 主轴功率
主轴最高转速
7.5KW
10000rmp
5.6KW
10000rmp
主轴台
最大移动量
主轴联动式活动导套行程
无导套(选配)
固定导套(选配)
130mm
290mm
190mm
130mm
290mm
190mm
刀具

车刀数量
侧面动力刀具
侧面动力头最高转速
侧面动力头电机功率
主轴端面刀具
动力头最高转速

8把12x12mm
4把ER16动力刀具具)
6000rmp
750W
6把固定ER16
6000rmp

8把12x12mm
4把ER11动力刀具
6000rmp
400W
6把固定ER16
6000rmp
机床外形 尺寸 (长宽高) 1500x1000×1700mm 1500x1000×1700mm
机床重量 重量 1300kg 1300kg



配备3轴强大功能
Equipped with 3 axis powerful function
●捷程自主研发大功率同步电主轴,7.5KW,起降速反应快,效率高,性能卓越;
●捷程自主研发动力头,噪声小,刚性强,精度高,代表行业高水准,比肩日欧品牌;
●外型流畅,做工精密,结构严谨,有行业高端品牌形象;
●3轴强大功能,超高效加工模式;
●XY\Z轴向电机大功率850W /750W大惯量伺服电机;
●丝杆螺母为双螺母方式,强刚性切削;轴承固定方式,保持高精度;
●丝杆导轨25mm,大导程10mm螺距速度快,拖板工作台移动速度30m/min;
●三个方向均有动力头,S3、S5应用随心方便;本机标配高压,40~70kg可选;



加工案例

案例01

案例01


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例02

案例02


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例03

案例03


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例04

案例04


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例05

案例05


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

加工案例

案例01

案例01


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天
