排刀机

+
  • CF36.jpg

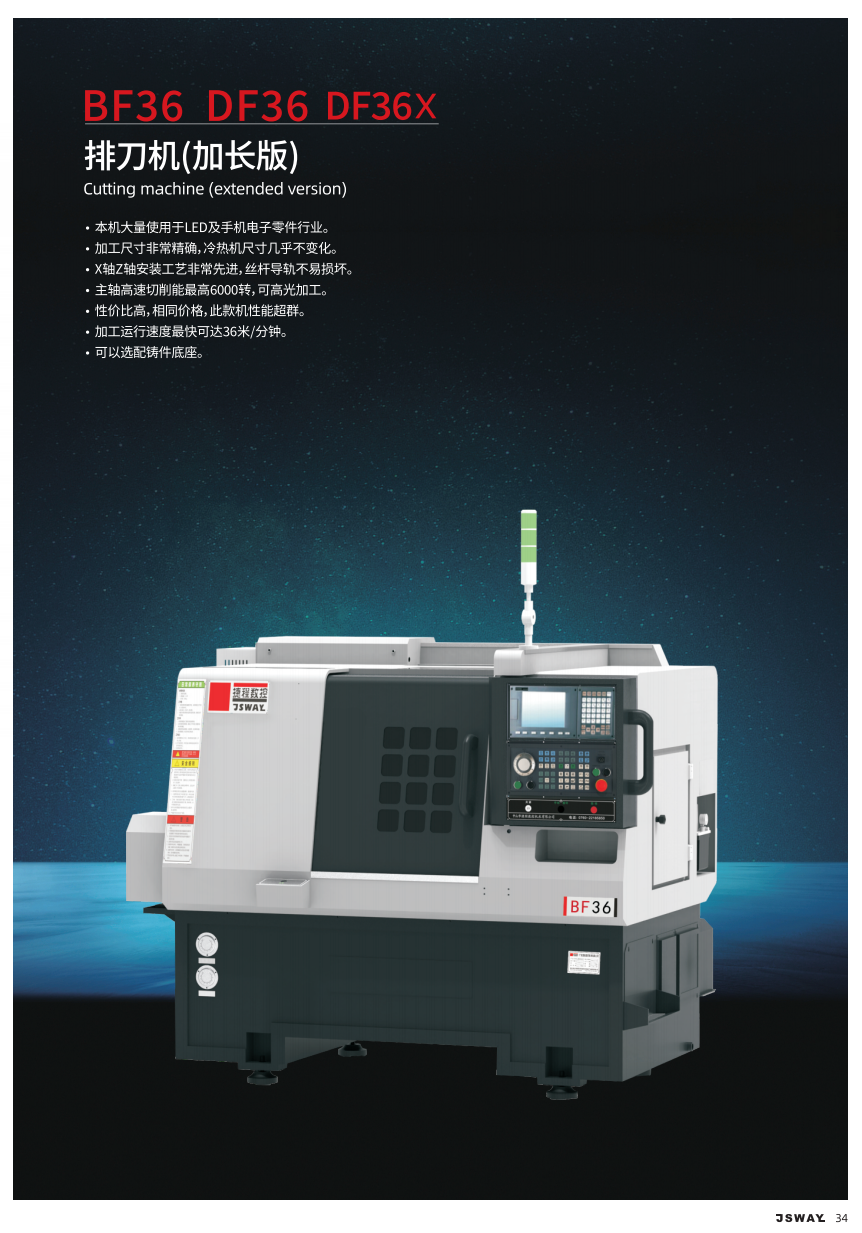

排刀机


本机采用主轴、副主轴液压夹持结构(液压旋转缸) ,钻孔及大切削量时杜绝夹不紧退料情况;A256、 A366 ,采用机械轴结构,轴承大,刚性好,切削能力强;

所属分类:

排刀机系列

产品附件:

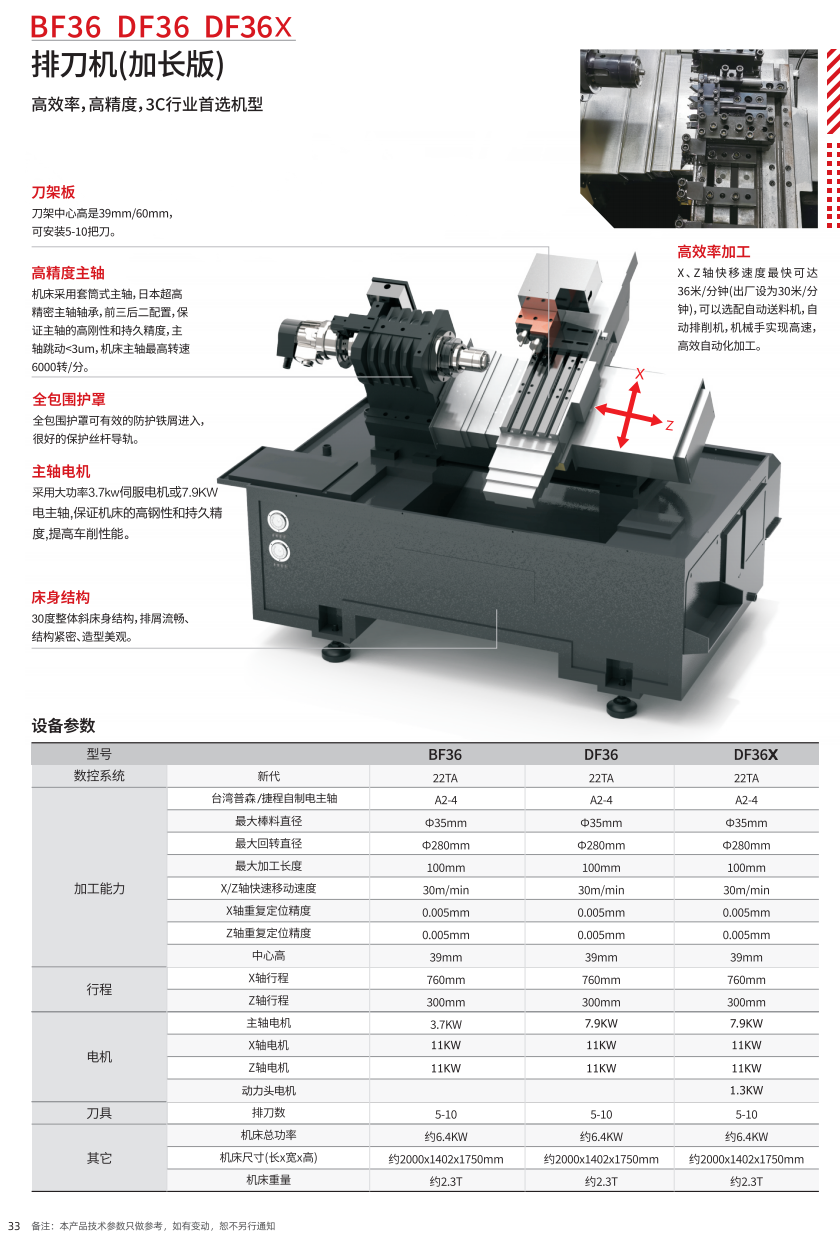

型号 CF36 BF36
数控系统

宝元/新代

T5800/22TA T5800/22TA
加工能力 最大棒料直径
最大回转直径
最大加工长度
X/Z轴快速移动速度
X轴快速移动速度
Z轴重复定位精度
中心高

Φ35mm
Φ280mm
100mm
30m/min
0.005mm
0.008mm
39mm

Φ35mm
Φ280mm
100mm
30m/min
0.005mm
0.008mm
39mm

行程

X轴行程
Z轴行程

630mm
265mm

780mm
300mm

主轴

台湾普森

A2-4 A2-4
油缸 捷程定制

5寸油缸

5寸油缸

电机

主轴电机
X轴电机
Z轴电机

3.7KW
日本安川850W(增量式)
日本安川850W(增量式)
3.7KW
日本安川850W(增量式)
日本安川850W(增量式)
驱动机

主轴驱动器
X轴驱动器
Z轴驱动器

5.5KW
日本安川1.0KW
日本安川1.0KW

5.5KW
日本安川1.0KW
日本安川1.0KW

刀具 排刀数 5—10 5—10
其他 机床总功率
机床尺寸(长×宽×高)
机床重量
约6.4KW
约2000×1402×1750mm
约2200KG
约6.4KW
约2000×1402×1750mm
约2200KG



高效率,高精度,3C行业首选机型
High efficiency, high precision,3C industry preferred model
●本机大量使用于LED及手机电子零件行业。
●加工尺寸非常精确,冷热机尺寸几乎不变化。
●X轴Z轴安装工艺非常先进,丝杆导轨不易损坏。
●主轴高速切削能最高6000转,可高光加工。
●性价比高,相同价格,此款机性能超群。
●加工运行速度最快可达36米/分钟。
●可以选配铸件底座。






加工案例

案例01

案例01


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例02

案例02


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例03

案例03


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例04

案例04


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例05

案例05


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

加工案例

案例01

案例01


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天
