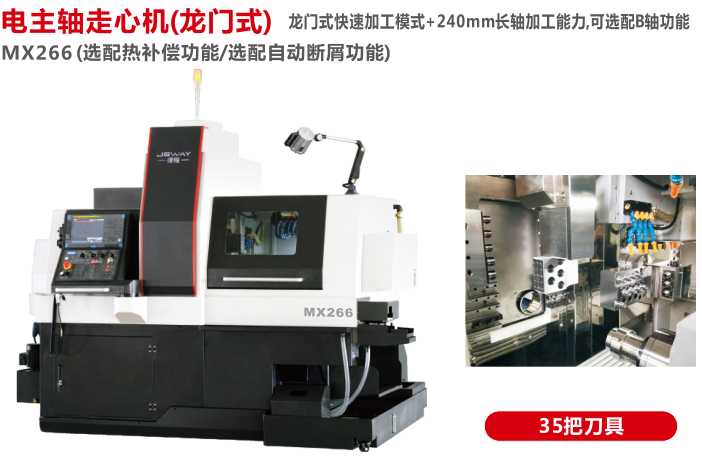

6轴走心机MX266D

本机采用主轴、副主轴液压夹持结构(液压旋转缸) ,钻孔及大切削量时杜绝夹不紧退料情况;A256、 A366 ,采用机械轴结构，轴承大，刚性好，切削能力强;

所属分类：

6轴走心机系列

产品附件：

型号		MX266
控制系统	系统	FANUC/新代
加工范围	快移速度主轴夹持棒料直径主轴最大钻孔直径主轴最大攻牙直径副主轴夹持棒料直径副主轴最大钻孔直径副主轴最大攻牙直径侧铣动力头最大钻孔直径侧铣动力头最大攻牙直径	X轴24m/min其它轴30m/min Φ5-Φ20mm Φ10mm M8 Φ5-Φ26mm Φ10mm M8 Φ8mm M6
机械主轴	主/副轴功率主/副最高转速	8.2KW 8000rmp
主轴台最大移动量	花键式活动导套行程无导套（选配)	230mm 360mm

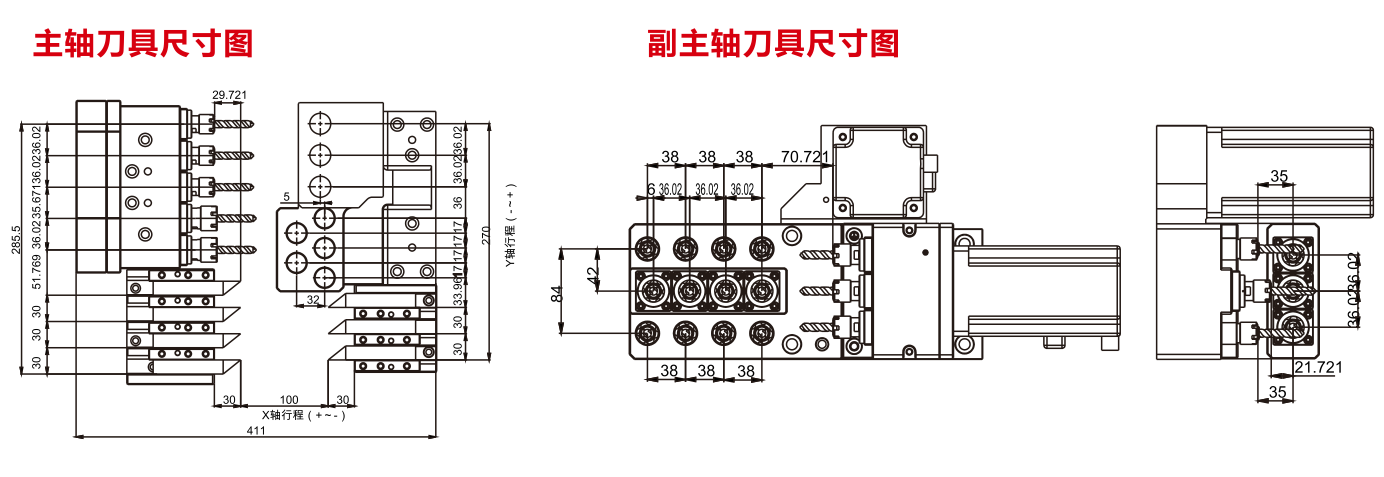

刀具	车刀数量侧面动力刀具主轴端面刀具副主轴端面刀具副主轴侧面刀具动力头最高转速	7把16x16mm 3把ER16加2把ER20动力刀具标配5把ER16固定钻杆加3把ER16动力刀具 8把ER16固定刀具加4把ER16动力刀具 3把ER16动力刀具 6000rmp
机床外形	尺寸 (长宽高)	2300x1890×1950mm
机床重量	重量	3500kg

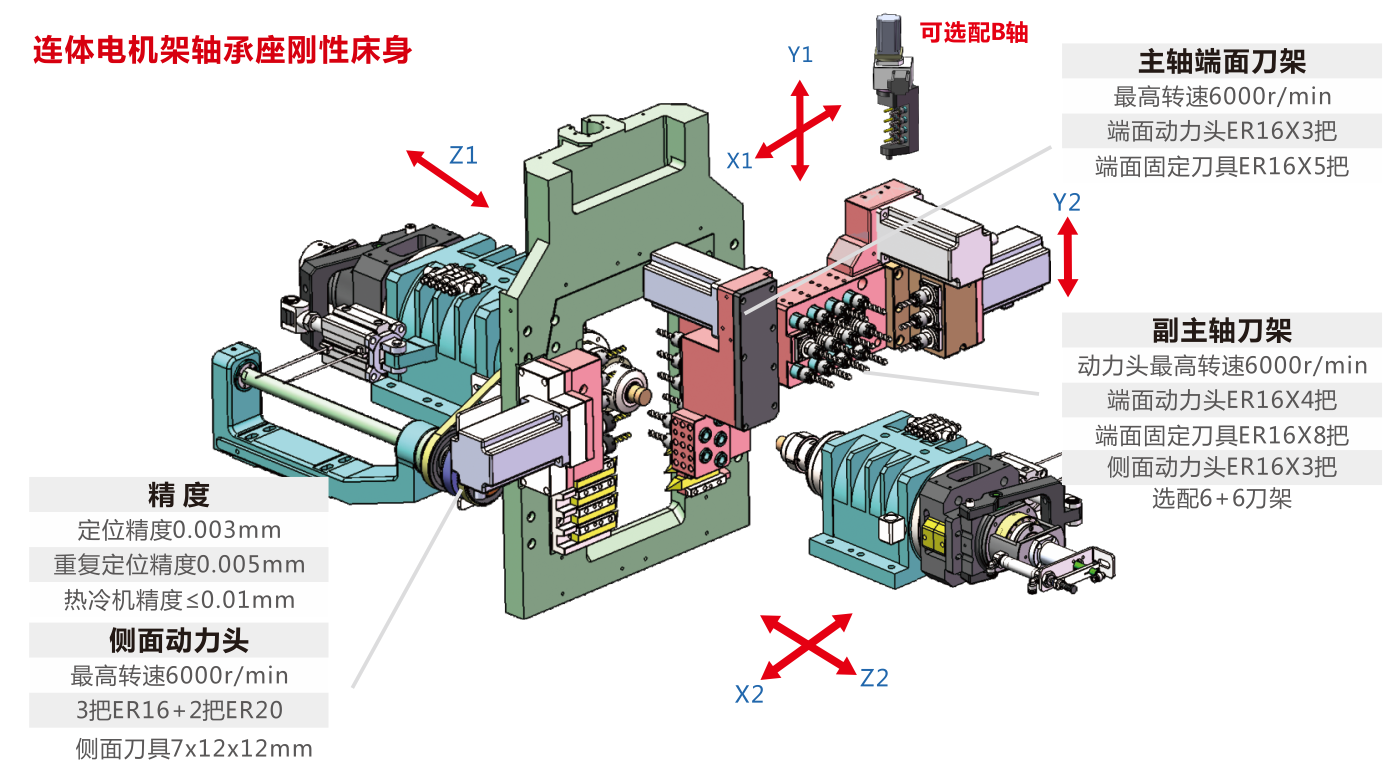

配备6轴强大功能，实现双通道同时加工
lt has the function of dual axis and powerful simultaneous channel processing
●捷程自主研发大功率同步电主轴，8.2KW,主轴副主轴功率一致，起降速反应快，效率高，性能卓越;
●采用电主轴结构,功率8.2KW,扭矩大。主轴转速8000r/min，高速切削;
●—次性加工长轴长度为230mm ;
●采用大丝杆@32mm/@25mm双螺母结构。大导轨30mm/25mm，保证切削刚性，丝杆轴承座为专用高精度结构;
●各轴采用大功率伺服电机130OKW、85OKW推力大，保证大切量切削;
●动力头ER20、ER16铣削刚性好﹔整机30mm/min动行速度，高速切削，效率高;
●三个方向均有动力头，S3.S4、S5应用随心方便；
●配35把刀，选配加装插拔式动力头及旋风铣头；
●床身，电机架，轴承座，副主轴拖板均采用连体结构，保证机械结构紧密，造型美观；
●标配高压，40~70kg可选;本机重量400OKG。
