6轴走心机MX366

+
  • MX366(1).jpg

6轴走心机MX366


本机采用主轴、副主轴液压夹持结构(液压旋转缸) ,钻孔及大切削量时杜绝夹不紧退料情况;A256、 A366 ,采用机械轴结构,轴承大,刚性好,切削能力强;

所属分类:

6轴走心机系列

产品附件:







型号 MX366
控制系统 系统 FANUC/新代
加工范围 快移速度
主轴夹持棒料直径
主轴最大钻孔直径
主轴最大攻牙直径
副主轴夹持棒料直径
副主轴最大钻孔直径
副主轴最大攻牙直径
侧铣动力头最大钻孔直径
侧铣动力头最大攻牙直径
X轴24m/min其它轴30m/min
Φ7-Φ35mm
Φ10mm
M8
Φ5-Φ35mm
Φ12mm
M8
Φ8mm
M6
机械主轴 主/副轴功率
主/副最高转速
4.4KW
6000rmp
主轴台
最大移动量
花键式活动导套行程
无导套(选配)
230mm
360mm
刀具 车刀数量
侧面动力刀具
主轴端面刀具
副主轴端面刀具
副主轴侧面刀具
动力头最高转速
6把16x16mm
3把ER16加2把ER20动力刀具
标配5把ER16固定钻杆加3把ER16动力刀具
8把ER16固定刀具加4把ER16动力刀具
3把ER16动力刀具
6000rmp
机床外形 尺寸 (长宽高) 2300x1890x1950mm
机床重量 重量 3800kg



配备6轴强大功能,实现双通道同时加工
lt has the function of dual axis and powerful simultaneous channel processing
●本机采用主轴、副主轴液压夹持结构(液压旋转缸),钻孔及大切削量时杜绝夹不紧退料情况;
●捷程自主研发动力头,噪声小,刚性强,精度高,代表行业高水准,比肩日欧品牌;
●外型流畅,做工精密,结构严谨,有行业高端品牌形象;
●双通道工作,主轴方向加工同时副主轴也同时加工;
●6轴强大功能,超高效加工模式;
●X\Y\Z轴向电机大功率850W/750W大惯量伺服电机;
●丝杆螺母为双螺母方式,强刚性切削;轴承固定方式,保持高精度;
●丝杆导轨25mm,大导程10mm螺距,速度快,拖板工作台移动速度30m/min;
●三个方向均有动力头,S3、S4、S5应用随心方便;本机标配高压,40~70kg可选;

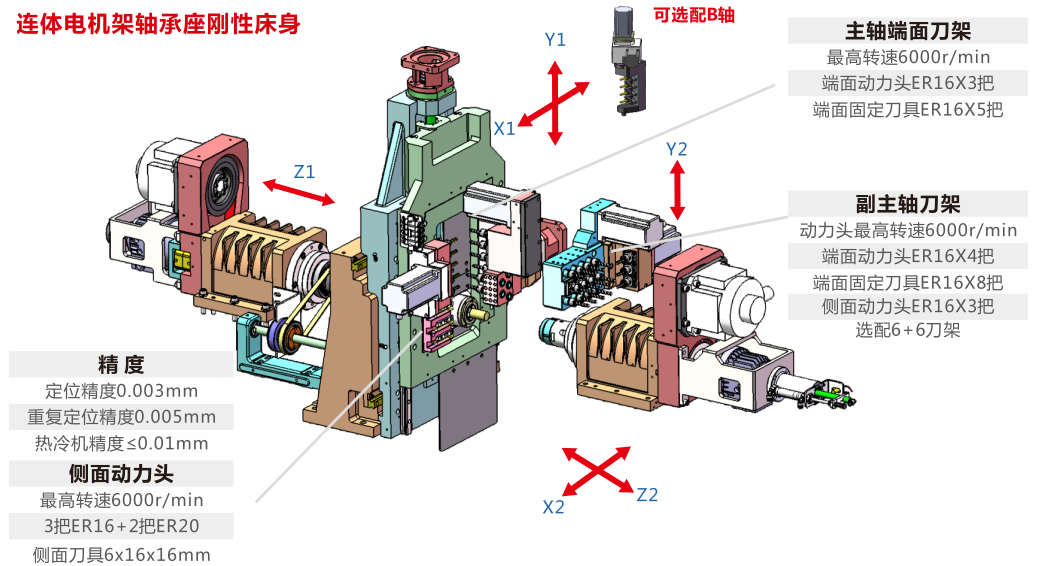

●本机床身,电机架,轴承座,副主轴拖板均采用连体结构,保证机械结构紧密,造型美观;





加工案例

案例01

案例01


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例02

案例02


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例03

案例03


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例04

案例04


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例05

案例05


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

加工案例

案例01

案例01


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天
