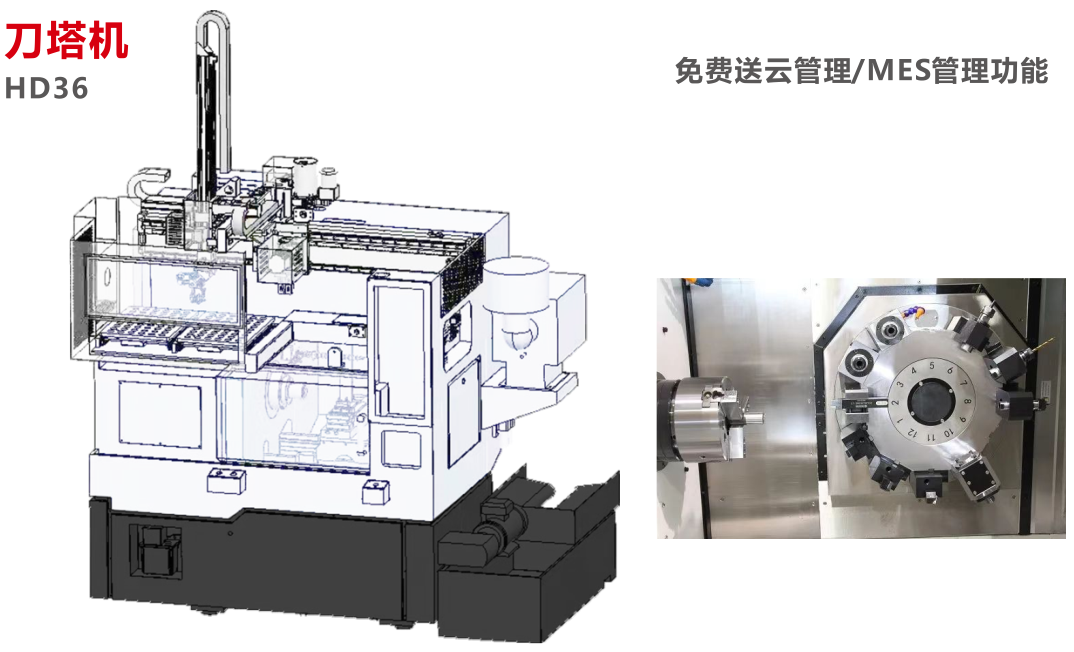

刀塔机HD36

+
  • 刀塔机HD36.jpg

刀塔机HD36


本机采用主轴、副主轴液压夹持结构(液压旋转缸) ,钻孔及大切削量时杜绝夹不紧退料情况;A256、 A366 ,采用机械轴结构,轴承大,刚性好,切削能力强;

所属分类:

刀塔机系列

产品附件:







型号 HD36
数控系统

宝元/新代

T5800/22TA
加工能力

最大棒料直径
最大加工直径
最大加工长度
X/Z轴快速移动速度
X轴重复定位精度
Z轴重复定位精度
X轴行程

Φ35mm
Φ360mm
300mm
30m/min
0.005mm
0.008mm
180mm

行程

Z轴行程
台湾普森

300mm
A2-4

主轴

台湾金刚心

SH8012
油缸 捷程定制

5寸油缸

电机

主电机与主轴参数
X轴电机
Z轴电机
主轴驱动器

3.7KW美事科-24.0N.M-转速比1:1.3-主轴最高转速6000r/min
日本安川850W(增量式)
日本安川850W(增量式)
科腾5.5KW

驱动机

X轴驱动器
Z轴驱动器
日本NSK/德国FAG

日本安川1.0KW
日本安川1.0KW
P4级

刀具

排刀数

5—10
其他 机床总功率
机床尺寸(长×宽×高)
机床重量
约6.4KW
约2000×1402×1750mm
约2200KG






加工案例

案例01

案例01


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例02

案例02


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例03

案例03


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例04

案例04


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

案例05

案例05


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天

加工案例

案例01

案例01


工件材料:碳纤维复合材料 机床型号:UEM-400 行业应用:航空航天
